1. Terraform 目录 ​

Terraform 语言的代码存储在文件扩展名为 .tf 的纯文本文件中。该语言还有一种基于 JSON 的变体，以 .tf.json 文件扩展名命名。

1.2 文件类型 ​

*.tf ​

自定义的工程文件。理解为你期望的Terraform基础设施资源的状态。

image-20250719181105054

terraform.tfvars ​

读取变量文件。是固定文件名，不可修改，否则会导致Terraform读取不到

.terraform ​

目录下存放了依赖的providers的缓存文件

image-20250719181152164

.terraform.locl.hcl ​

依赖锁文件，锁定terraform配置依赖的适配的providers的版本。

terraform.lock.hcl是执行terraforminit命令时在当前工作目录下生成的文件。它记录了当时确定的提供者 (Provider等外部系统及其指定版本）和模块（写在.tf文件中的代码）之间的依赖关系和兼容性。

这样，terraformapply可以在运行时使用相同的决策。

image-20250719181702279

锁文件本身并不是 Terraform 配置的一部分，因此它没有以 .tf 为后缀的文件名。然而，它确实使用了与 Terraform 相同的语言：HashiCorp 配置语言（HCL）。因此锁文件的后缀为 .hcl 。

terraform.tfstate ​

tfstate 文件，全名为 Terraform State 文件，是 Terraform 用来存储管理的基础设施的当前状态的文件。

Terraform使用状态文件来跟踪有关基础架构的资源和元数据信息。默认情况下，环境状态本地存储在Terraform工作区目录中名为terraform.tfstate的文件中，同时还有一个名为terraform.tfstate.backup的备份文件。在完成至少一个terraform apply之前，状态文件将不存在。

terraform.tfstate.backup ​

记录Terraform基础设施资源上一个状态(tfstate)。

​ 每次应用Terrafrom时，它都会将基础架构的当前状态写入名为terraform.tfstate的文件。并且它会 将l旧状态文件移动到名为 terraform.tfstate.backup的文件，并创建一个新的 terraform.tfstate文件。

​ 默认情况下，状态文件的备份会写入terraform.tfstate.backup以防状态文件丢失或损坏以简化恢复。 因此，当您运行 terraform apply 时，如果进行了更改，状态将被更新。以前的版本将保存为 terraform.tfstate.backup。

.terraform.tfstate.lock.info ​

部署过程中加锁文件。一旦部署完自动删除

多人使用Terraform配置项目执行操作时候时候会涉及执行环境和远端状态同步的问题。关于数据库的操作， 同一个数据的修改，或者删除的时候，需要加锁处理。因此，Terraform引l入了锁的机制避免多个执行环境操作同 一个backend导致状态不同步。这里的.terraform.tfstate.lock.info文件就是部署过程中的加锁状态文件。

2. 注释 ​

# 开启单行注释，在行尾结束

// 也开始单行注释，作为 # 的替代方案。

/* 和 */ 是可能跨越多行的注释的开始和结束分隔符。

3. 项目层级结构 ​

https://cloud.google.com/docs/terraform/best-practices-for-terraform?hl=zh-cn#root-modules

3.1 五种层级说明 ​

合理使用层级结构可以提升运维效率，使得文件更加可读、可看、可用及可维护。我们将代码结构进行分层，有如下好处：

  1. 有组织的安排代码编写的文件，使得逻辑更加清晰。
  2. 分层结构能使得简化运维难度，提升运维效率。
  3. 分层使得工程更加优雅。

单层 ​

所谓单层级，就是将所有文件写在一个文件中。就一个main.tf文件。

yaml
# Configure the AliCloud Provider

provider "alicloud" {
  access_key = "xxx"
  secret_key = "xxx"
}
#创建vpc
resource "alicloud_vpc" "vpc" {
  vpc_name   = "vpc_1"
  cidr_block = "10.0.0.0/16"
}

# 创建vswitch
# alicloud_vswitch是阿里云的资源字段，vsw_1字段是tf文件中的自定义唯一资源名称,vswitch_name字段是在阿里云上的自定义备注名
resource "alicloud_vswitch" "vsw_1" {
  vswitch_name = "vsw_aliyun1"
  vpc_id       = alicloud_vpc.vpc.id
  cidr_block   = "10.0.0.0/24"
  zone_id      = "cn-shanghai-b"
}

#新建安全组
resource "alicloud_security_group" "nsg1" {
  security_group_name = "lyc_aliyun_nsg1"
  vpc_id              = alicloud_vpc.vpc.id
}

#将nsg_rule1、nsg_rule2加入安全组lyc_aliyun_nsg1中
resource "alicloud_security_group_rule" "nsg_rule1" {
  type              = "ingress"
  ip_protocol       = "tcp"
  nic_type          = "intranet"
  policy            = "accept"
  port_range        = "1/65535"
  priority          = 1
  security_group_id = alicloud_security_group.nsg1.id
  cidr_ip           = "0.0.0.0/0"
}


#创建ECS实例
resource "alicloud_instance" "instance" {
  # cn-shanghai
  #count = 2 # 创建2台ECS实例,默认不写count，则创建1台ECS实例
  availability_zone    = "cn-shanghai-b"
  security_groups      = ["${alicloud_security_group.nsg1.id}"]
  instance_type        = "ecs.e-c1m1.large" #若实例规格下线，请使用目前售卖中的实例规格
  system_disk_category = "cloud_essd"       #若磁盘规格下线，请使用目前售卖中的实例规格
  system_disk_size     = 40                 # 系统盘大小，单位为GB
  image_id             = local.image_id
  #instance_name              = "lyc-test-${count.index+1}"
  instance_name              = "lyc-test"
  vswitch_id                 = alicloud_vswitch.vsw_1.id
  internet_max_bandwidth_out = 1 # 出网带宽，单位为Mbps
  password                   = local.password

  # data_disks {
  #   name = "data_disk1"
  #   description = "data_disk1" # 数据盘描述
  #   size = 20 # 数据盘大小，单位为GB
  #   category = "cloud_essd" # 数据盘类型
  # }
}
# Configure the AliCloud Provider

provider "alicloud" {
  access_key = "xxx"
  secret_key = "xxx"
}
#创建vpc
resource "alicloud_vpc" "vpc" {
  vpc_name   = "vpc_1"
  cidr_block = "10.0.0.0/16"
}

# 创建vswitch
# alicloud_vswitch是阿里云的资源字段，vsw_1字段是tf文件中的自定义唯一资源名称,vswitch_name字段是在阿里云上的自定义备注名
resource "alicloud_vswitch" "vsw_1" {
  vswitch_name = "vsw_aliyun1"
  vpc_id       = alicloud_vpc.vpc.id
  cidr_block   = "10.0.0.0/24"
  zone_id      = "cn-shanghai-b"
}

#新建安全组
resource "alicloud_security_group" "nsg1" {
  security_group_name = "lyc_aliyun_nsg1"
  vpc_id              = alicloud_vpc.vpc.id
}

#将nsg_rule1、nsg_rule2加入安全组lyc_aliyun_nsg1中
resource "alicloud_security_group_rule" "nsg_rule1" {
  type              = "ingress"
  ip_protocol       = "tcp"
  nic_type          = "intranet"
  policy            = "accept"
  port_range        = "1/65535"
  priority          = 1
  security_group_id = alicloud_security_group.nsg1.id
  cidr_ip           = "0.0.0.0/0"
}


#创建ECS实例
resource "alicloud_instance" "instance" {
  # cn-shanghai
  #count = 2 # 创建2台ECS实例,默认不写count，则创建1台ECS实例
  availability_zone    = "cn-shanghai-b"
  security_groups      = ["${alicloud_security_group.nsg1.id}"]
  instance_type        = "ecs.e-c1m1.large" #若实例规格下线，请使用目前售卖中的实例规格
  system_disk_category = "cloud_essd"       #若磁盘规格下线，请使用目前售卖中的实例规格
  system_disk_size     = 40                 # 系统盘大小，单位为GB
  image_id             = local.image_id
  #instance_name              = "lyc-test-${count.index+1}"
  instance_name              = "lyc-test"
  vswitch_id                 = alicloud_vswitch.vsw_1.id
  internet_max_bandwidth_out = 1 # 出网带宽，单位为Mbps
  password                   = local.password

  # data_disks {
  #   name = "data_disk1"
  #   description = "data_disk1" # 数据盘描述
  #   size = 20 # 数据盘大小，单位为GB
  #   category = "cloud_essd" # 数据盘类型
  # }
}

最小化模块层级 ​

bash
root
|-- main.tf
|-- outputs.tf
|-- provider.tf
|-- terraform.tfvars
|-- variables.tf
-- version.tf
root
|-- main.tf
|-- outputs.tf
|-- provider.tf
|-- terraform.tfvars
|-- variables.tf
-- version.tf

标准三层级说明 ​

所谓三层级，是将文件分为褪层、模块文件夹层、各模块层。三层结构对应如下图中的红、黄、绿三个矩形框

image-20250716172759593

典型层级树

image-20250716173341802

常用层级文件说明 ​

version.tf，定义Terraform的版本以及provider版本

yaml
terraform {
  required_providers {
    alicloud = {
      source = "aliyun/alicloud"
      version = ">= 1.253.0"
    }
  }
}
terraform {
  required_providers {
    alicloud = {
      source = "aliyun/alicloud"
      version = ">= 1.253.0"
    }
  }
}

provider.tf 配置provider云厂商的文件

单独一个provider.tf文件。其中provider可自定义，修改成任意名称，Terraform会自动找到内部的provider{}块。建议使用provider.tf或者providers.tf（如果内部配置有多个云厂商，用复数s)比较清晰明了且直观。

yaml
#定义云厂商
provider "alicloud" {
  region     = var.region
  access_key = var.ak #修改成自己的ak
  secret_key = var.sk #修改成自己的sk
}
#定义云厂商
provider "alicloud" {
  region     = var.region
  access_key = var.ak #修改成自己的ak
  secret_key = var.sk #修改成自己的sk
}

配置多个provider

yaml
terraform {
  #定义terraform 版本
  requiredd_version >= "v0.15.4"

  #定义provider
  required_providers {
    alicloud = {
      source = "aliyun/alicloud"
      version = ">= 1.253.0"
    }
     aws = {
      source = "hashicorp/aws"
      version = ">= 6.3.0"
    }
  }
}
terraform {
  #定义terraform 版本
  requiredd_version >= "v0.15.4"

  #定义provider
  required_providers {
    alicloud = {
      source = "aliyun/alicloud"
      version = ">= 1.253.0"
    }
     aws = {
      source = "hashicorp/aws"
      version = ">= 6.3.0"
    }
  }
}

main.tf Terraform的主文件，通常包括引l用各子模块

yaml
module "vpc" {
  source = "./modules/vpc"
}

module "security_group" {
	source = "./modules/security_groups"
	vpc_id = module.vpc.vpc_id
}

module "ecs" {
	source = "./modules/ecs"
	security_groups = module.security_groups.security_groups_id
	vswitch_id= module.vpc.vswitch_id
}
module "vpc" {
  source = "./modules/vpc"
}

module "security_group" {
	source = "./modules/security_groups"
	vpc_id = module.vpc.vpc_id
}

module "ecs" {
	source = "./modules/ecs"
	security_groups = module.security_groups.security_groups_id
	vswitch_id= module.vpc.vswitch_id
}

3.2 其他方式 ​

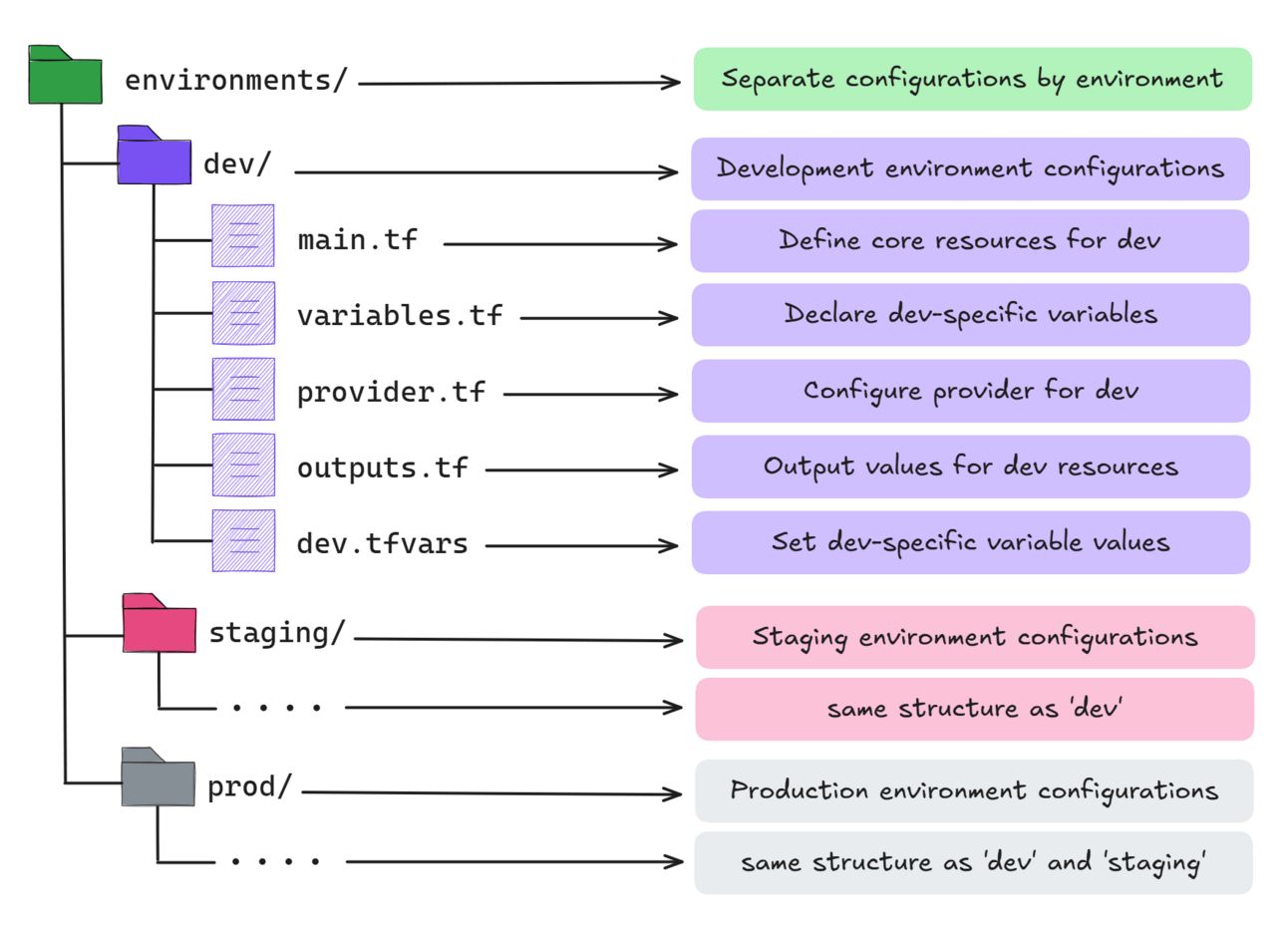

Environment Directory Structure:

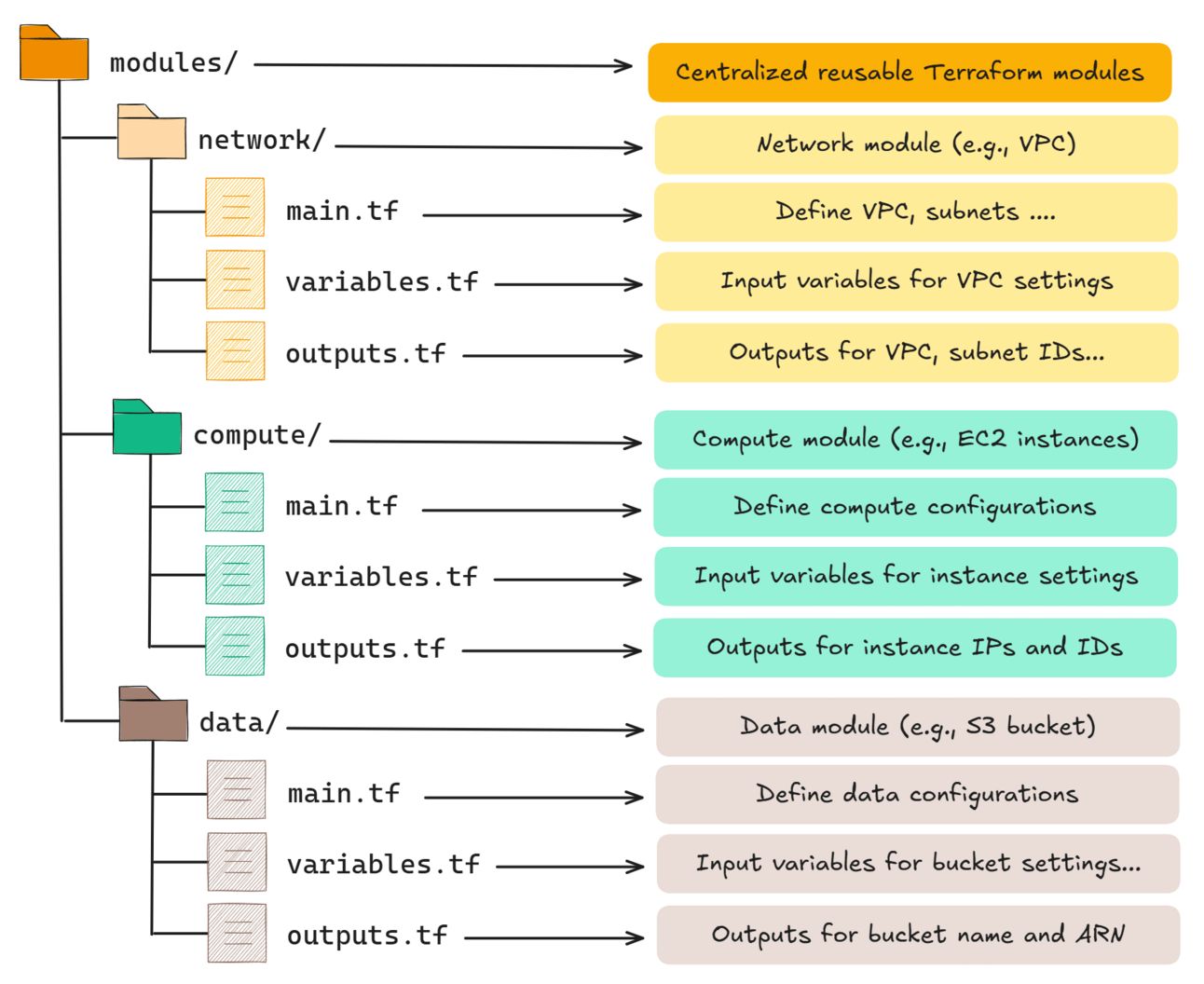

Modules Directory Structure:


参考：

https://help.aliyun.com/zh/terraform/basic-concepts?spm=a2c4g.11186623.help-menu-95817.d_3_0_0.63a11e53XrcMx9

规范：

https://cloud.google.com/docs/terraform/best-practices-for-terraform?hl=zh-cn

https://docs.aws.amazon.com/zh_cn/prescriptive-guidance/latest/terraform-aws-provider-best-practices/structure.html
